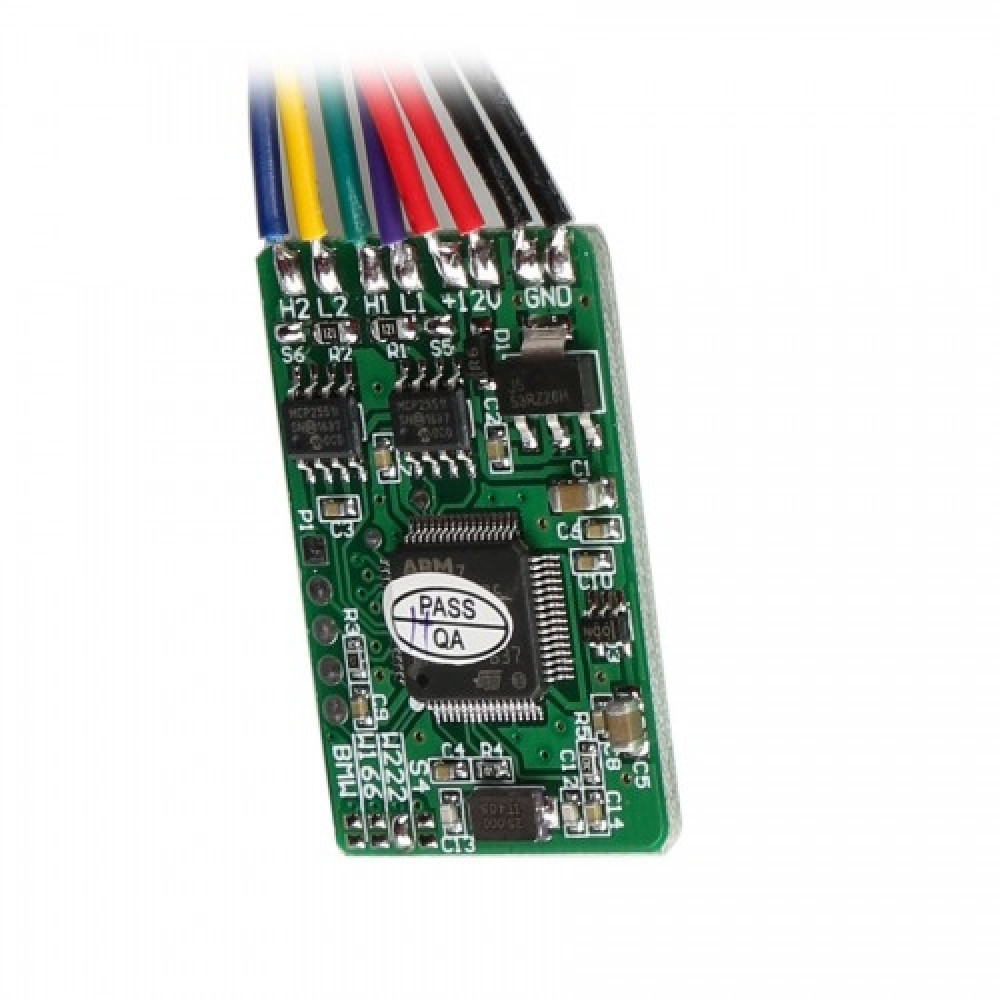

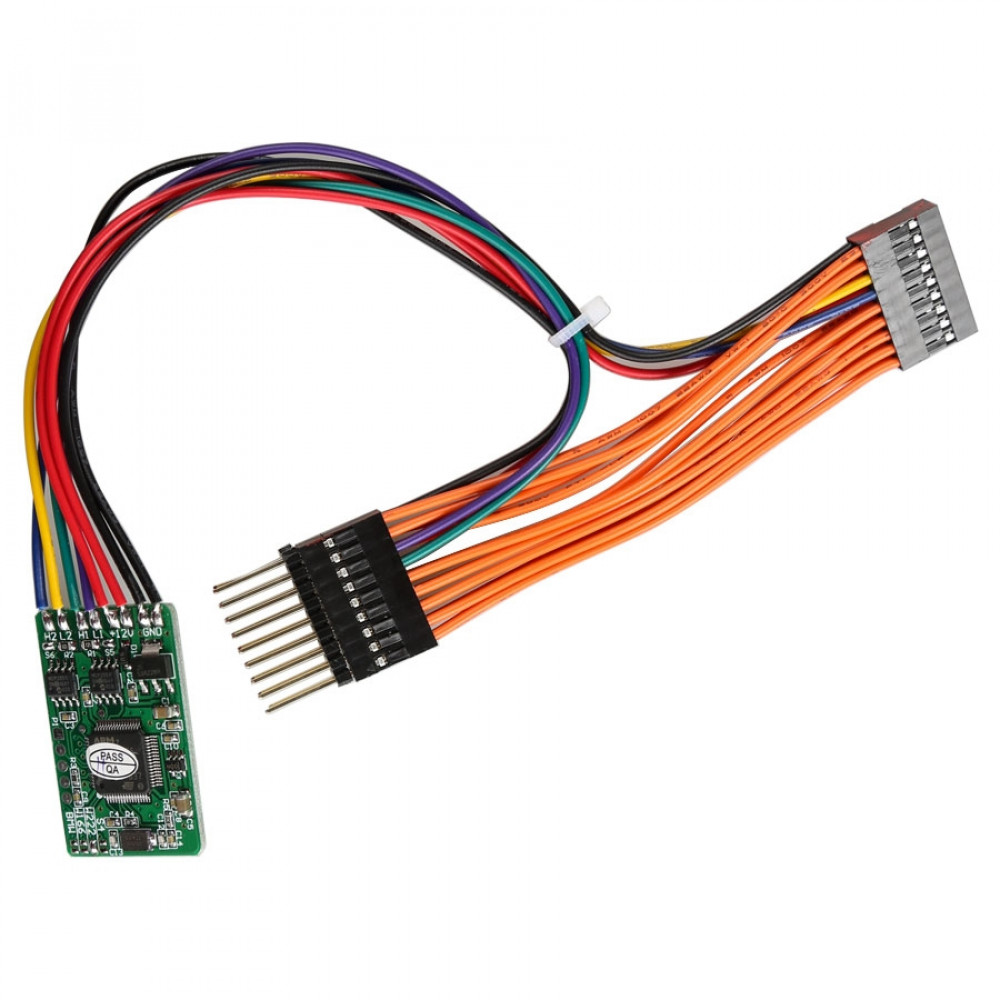

Yanhua CAN фильтр 18 в 1 для Mercedes и BMW

Отзывы:

(5)

Модель: Yanhua MB CAN Filter 18 in 1 Benz
Артикул: 100485
Наличие: Есть в наличии

890 грн.

Количество:

Оплата

Наложенный платеж, Банковской картой, Наличными в офисе, Безналичный расчет

Доставка

Новой Почтой в отделение или по Вашему адресу. УкрПочта. Согласно тарифам перевозчика. Самовывоз из офиса.

Выполнение заказа

В тот же день при заказе до 16:00. Отправка в рабочие дни.

Гарантия

Только проверенное оборудование с поддержкой

Yanhua CAN Фильтр 18 в 1 для Mercedes и BMW может быть установлен в автомобиль после корректировки одометра для большинства кузовов, кроме W222 / W205 / W447 (в эти три кузова фильтр нужно установить до корректировки одометра.

Yanhua MB CAN Filter 18 in 1 Benz/BMW Universal Filter
Список поддерживаемых авто:

1. Benz 18 типов кузовов: S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)
BMW: CAS4/FEM Fxx

MB CAN Filter 18 in 1-1

2. BMW модели:

BMW 1 series F2X, 3 series F3X, BMW X5 etc., корректировка одо в FEM;
BMW 5 series F10, 7 series F01/02 etc., CAS4 Fxx chassis.( F01, F02, F07, F18, F10, F20, F25, X3 etc., применимо для 9S12 XEP серий 5M48H/1N35H).

Внимание!
Новый стиль кузова: 222/205/217
Старый стиль кузова: 166/212/463
Обязательно проверяйте модель перед установкой.
Старые стили W166 замыкание на GND
Новые стили W222 замыкание на GND
Черный провод подключить на plug 1

YH Benz / BMW Universal filter --- Диаграмма подключения для BMW

Ниже иллюстрация:

MB CAN Filter 18 in 1-2

Black --------- GND                   Red --------- +12V      White --------- +5V
Purple -------- L1(CAN_L1)    Green --------- H1(CAN_H1)
Yellow --------- L2(CAN_L2)    Blue --------- H2(CAN_H1)
NOTICE! Please connect the 2 BMW dot together(short circuit) BEFORE connect to car!

1. Below is the diagram for BMW 1 series F20 instrument:

MB CAN Filter 18 in 1-3

2. Below is the BMW 3 series F30 instrument:

MB CAN Filter 18 in 1-4

3. Below is the BMW 3 GT series F30 instrument:

MB CAN Filter 18 in 1-5

4. Below is the diagram for BMW X5 F15 instrument:

MB CAN Filter 18 in 1-6

5. Below is the diagram for USA Strandard BMW X5 F15 instrument:

MB CAN Filter 18 in 1-7

6. Below is the diagram for BMW FEM:

MB CAN Filter 18 in 1-8

7. Below is the diagram for BMW CAS4(1L15Y/5M48H/1N35H)

MB CAN Filter 18 in 1-9

8.Below is the diagram for BMW X3 F25 instrument:

MB CAN Filter 18 in 1-10

Yanhua MB CAN Filter 18 in 1, Yanhua CAN фильтр 18 в 1 для Mercedes и BMW
