USB Autoscope III (осциллограф Постоловского)

Отзывы:
(2)
  • Производитель: AutoScope
  • Модель: oscpostol3
  • Артикул: 100022
  • Наличие: Есть в наличии
Поделиться:
Оплата

Наложенный платеж, Банковской картой, Наличными в офисе, Безналичный расчет

Доставка

Новой Почтой в отделение или по Вашему адресу. УкрПочта. Согласно тарифам перевозчика. Самовывоз из офиса.

Выполнение заказа

В тот же день при заказе до 16:00. Отправка в рабочие дни.

Гарантия

Только проверенное оборудование с поддержкой

USB Autoscope III, известный также как Осцилограф Постоловского, является самой свежей и полной версией прибора на сегодняшний день. Прибор подключается к USB 2.0 порту персонального компьютера, работающего под управлением операционной системы MS Windows 2000, XP, Vista, 7. USB Autoscope III снабжен гальванической развязкой измерительных цепей и цепей ПК (шины USB).

Цена USB Autoscope III полный комплект *   -  1180$

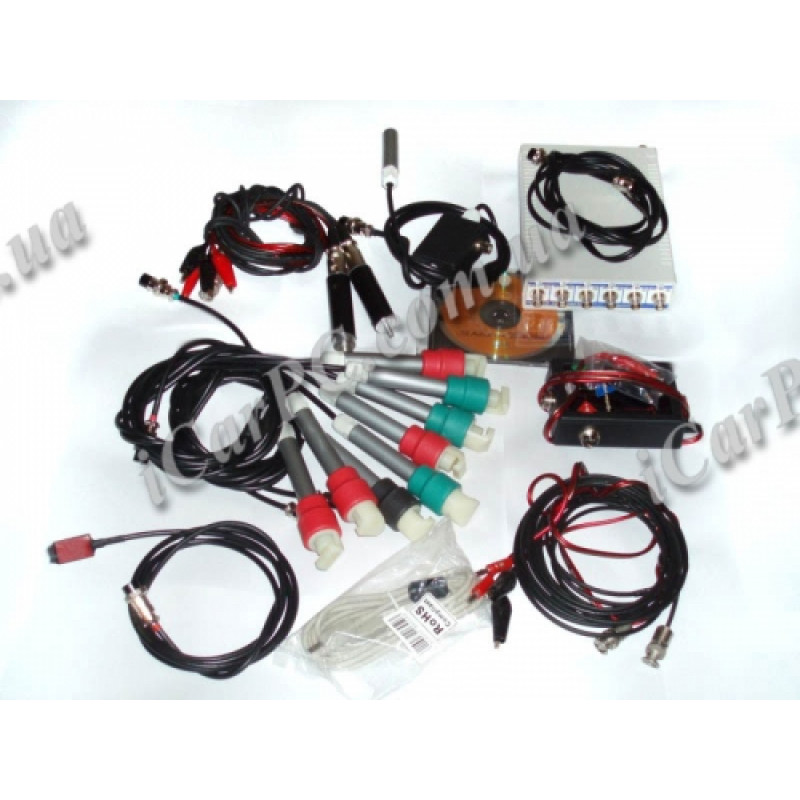

Комплект поставки:





Полный комплект включает в себя:

  1. USB Autoscope I или USB Autoscope II или USB Autoscope III;
  2. интерфейсный кабель USB 2.0 A/B;
  3. CD с программным обеспечением
    и справочной информацией;
  4. осциллографический щуп;
  5. датчик разрежения;
  6. адаптер диагностики систем зажигания;
  7. соединительный кабель адаптера диагностики систем зажигания;
  8. ёмкостной датчик;
  9. датчик первого цилиндра;
  10. * дифференциальный осциллографический щуп
    для USB Autoscope I / II;
    * осциллографический щуп для USB Autoscope III;
  11. датчик давления в цилиндре Px
  1. усилитель Dx Amplifier;
  2. комплект ёмкостных датчиков DIS Cx 6 для диагностики DIS систем зажигания;
  3. универсальный накладной
    ёмкостной датчик Cx Universal;
  4. универсальный накладной
    индуктивный датчик Lx Universal.





* – полный комплект USB Autoscope III не включает дифференциальный осциллографический щуп Diff.
Полный комплект USB Autoscope III включает два осциллографических щупа.

Параметры прибора:

количество аналоговых входов

8

диапазон входного напряжения для аналоговых входов №1…4

±6/30V

диапазон входного напряжения для аналоговых входов №5, 6

±60/300V

диапазон входного напряжения для аналоговых входов №7, 8

±6V

разрядность АЦП

12 бит

максимальная частота дискретизации на канал в режиме аналогового осциллографа

12,5MHz в 1-но канальном режиме;
5MHz в 2-х канальном режиме;
2,5MHz в 4-х канальном режиме;
1,25MHz в 8-ми канальном режиме

количество входов цифрового анализатора

9

диапазон входного напряжения для цифрового анализатора

0…5,5V

входное сопротивление для цифрового анализатора

> 1 MΩ при напражениях 0…5 V;
510 Ω при выходе за диапазон

максимальная частота дискретизации на канал в режиме цифрового анализатора

100MHz в 2-х канальном режиме;
50MHz в 4-х канальном режиме;
25MHz в 8-ми канальном режиме

интерфейс для подключения
прибора к ПК

USB 2.0 HI-SPEED

максимальный обеспечиваемый со стороны устройства поток данных

25MB/s

глубина FIFO буфера данных устройства

512kB

сопротивление гальванической изоляции (измерительная масса прибора сигнальная масса PC)

не менее 10GΩ

ёмкость гальванической изоляции

не более 70pF

тестовое напряжение изоляции

3kV в течение 1 минуты

питание прибора

по выбору: от USB или от внешнего источника напряжения 5V

ток потребления

рабочий режим: не более 350mA
режим ожидания: не более 60mA

Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК.

USB Autoscope III работает под управлением Программы USB Осциллограф.

Параметры ПО USB Осциллограф

количество каналов аналогового осциллографа

по выбору 1, 2, 4, 8

параметры развертки для режима аналогового осциллографа

1-но канальный режим
2мкс/дел. - 1с/дел.;
2-х канальный режим
5мкс/дел. - 1с/дел.;
4-х канальный режим
10мкс/дел. - 1с/дел.
8-ми канальный режим
20мкс/дел. - 1с/дел.
с шагом 1-2-5

параметры детализации по напряжению для режима
аналогового осциллографа

50mV/дел. - 5V/дел.
для диапазона входных
напряжений ±6/30V,
0,5V/дел. - 50V/дел.
для диапазона входных
напряжений ±60/300V

синхронизация в режиме аналогового осциллографа

по любому каналу, фронт, уровень, порог по уровню, порог по времени

количество каналов цифрового анализатора

по выбору 2, 4, 8

параметры развертки для режима цифрового анализатора

2-х канальный режим
0,2мкс/дел. - 0,2с/дел.;
4-х канальный режим
0,5мкс/дел. - 0,5с/дел.;
8-ми канальный режим
1мкс/дел. - 1с/дел.
с шагом 1-2-5

синхронизация в режиме цифрового анализатора

по любому каналу, фронт

минимальное время записи
(при условии наличия свободного дискового пространства)

режим аналогового осциллографа:
1-но канальный режим (12,5MHz)
- 170 сек;
2-х и 4-х канальный режим (10MHz)
- 240 сек;
режим цифрового анализатора
– 85 сек.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз

максимальный размер файла

режим аналогового осциллографа
– 3GB;
режим цифрового анализатора
– 2GB

Дополнительные возможности ПО USB Осциллограф:

Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержит непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия (декомпрессия) данных на лету при сохранении (чтении) бинарного файла. Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или Jscript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может легко создать свой скрипт для анализа сигналов для любого другого протокола.

Основные режимы работы осциллографа Постоловского:

Режим аналогового осциллографа.

В режиме аналогового осциллографа возможна работа в 8-ми 4-х 2-х или одноканальном режимах с возможностью программного подключения любого аналогового входа к любому каналу осциллографа. Одновременно можно записывать осциллограмму в непрерывном режиме для последующего просмотра, сохранения в файл или вывода на печать.



Режим аналогового осциллографа предназначен для снятия осциллограмм напряжений в цепях датчиков и исполнительных устройств системы впрыска топлива и зажигания. Позволяет выявить неисправности в высоковольтных и низковольтных цепях систем зажигания, неисправности датчиков и исполнительных механизмов, неисправности цепей питания, генератора, стартера. При использовании соответствующих датчиков, можно получить график разрежения во впускном коллекторе (датчик разрежения входящий в базовый комплект), давления в цилиндрах двигателя (датчик давления в цилиндре), изменения давления в топливопроводах высокого давления ТНВД дизельных двигателей (датчик AVL и согласующий адаптер), тока стартера, управляющих импульсов поступающих на топливные форсунки высокого давления…

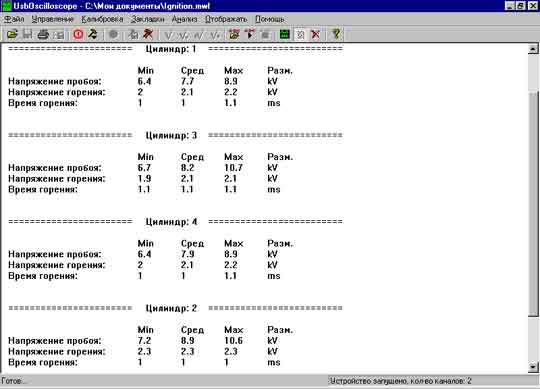

Диагностика систем зажигания.

В программное обеспечение USB Autoscope встроена поддержка внешних встраиваемых программных модулей для выполнения специфических тестов, в том числе PlugIn "Диагностика зажигания" для работы с высоковольтными цепями систем зажигания.



В этом режиме можно наблюдать "Парад цилиндров", кроме того, программа в реальном времени отображает обороты двигателя, напряжение пробоя, время и напряжение горения искры для каждого цилиндра индивидуально.

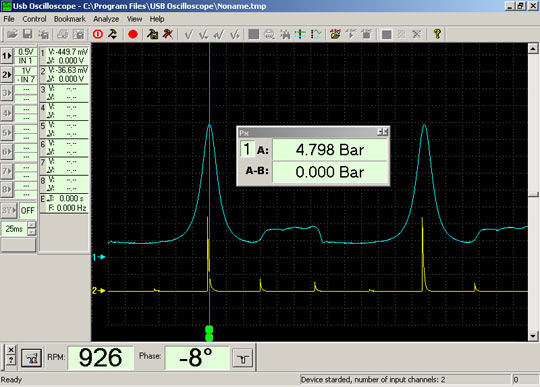

Измерение угла опережения зажигания.

PlugIn "Измерение УОЗ" в реальном времени вычисляет угол опережения зажигания.



Точность измерений очень высока, так как не зависит от правильности установки меток положения коленвала. ВМТ поршня вычисляется по осциллограмме давления в цилиндре, на что однозначно указывает пик давления в цилиндре. Второй канал отображает сигнал датчика первого цилиндра, указывающий на момент зажигания.
Осциллограмма давления в цилиндре дает ценную информацию о работе механики двигателя и является очень информативной, можно сделать вывод о работе газораспределительного механизма для каждого цилиндра индивидуально.

PlugIn "Временные параметры".

PlugIn "Временные параметры" позволяет программе автоматически рассчитывать и отображать текущую длительность импульса, скважность и частоту сигнала.


PlugIn "Временные параметры", режим "Длительность импульса".

Режим "Длительность импульса" позволяет программе в реальном времени отображать текущую длительность импульса периодичного сигнала, например длительность импульсов впрыска на топливных форсунках.

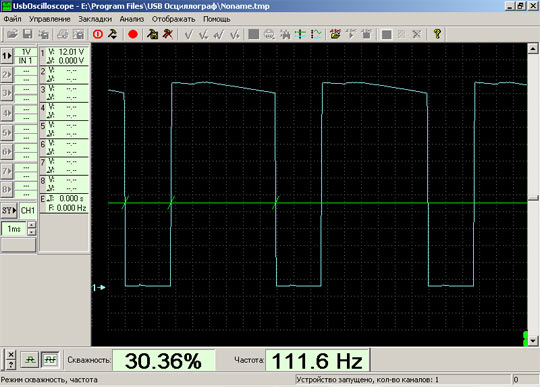

PlugIn "Временные параметры", режим "Скважность, Частота".

Режим "Скважность, Частота" позволяет программе в реальном времени отображать текущую скважность и частоту следования импульса периодичного сигнала. Это может быть необходимым для анализа сигналов ШИМ (Широтно-Импульсная Модуляция) управляющих различными исполнительными механизмами, а так же для анализа работы датчиков с цифровым выходным сигналом.

PlugIn "Временные параметры" отображает параметры периодичного сигнала того канала осциллографа, по сигналу которого выбрана синхронизация.

Режим График разрежения предназначен для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе.

В режиме Относительная компрессия проводится оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера, так как известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре.

Cкрипты анализатора.

В программное обеспечение USB Autoscope встроена функция выполнения файлов скриптов анализатора.



Функция позволяет автоматизировать анализ осциллограмм по внешнему алгоритму, записанному в файле скрипта анализатора на языке JScript или VBScript.

Осциллограф Постоловского, usb autoscope, autoscope, usb осциллограф, автомобильный осциллограф

Отзывов (2)
Юрий Охрименко
Юрий Охрименко
24.02.2013
Прибор хороший, вот только функционал программы мудреный. Так что стариша версия лучше юзается.
Ігор Ковтун
Ігор Ковтун
22.11.2010
Чудовий прибор. Ніяких проблем. Тільки на диску з осцилографом йшла старіша програма ніж є насправді.
